你好，陶瓷！



如何區(qū)分陶瓷的賊光與寶光



   要想真正理解“賊光”和“寶光”的區(qū)別，唯一的正確途徑是要多看精、尖、稀的真東西，同時也要多看一些新仿品，將兩者作詳細(xì)的對比，看多了，腦子里自然留下了深深烙?。耗男┕鉂杀乩蠠o疑，哪種光亮一定是新仿品。

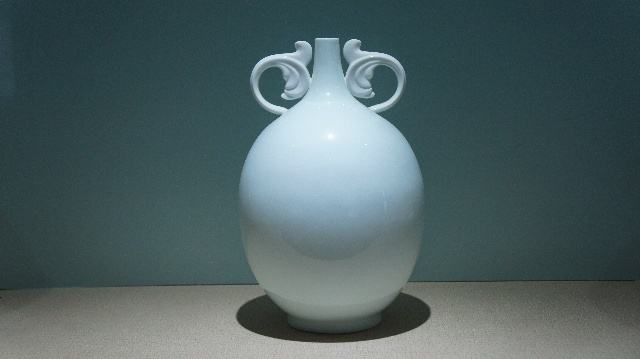

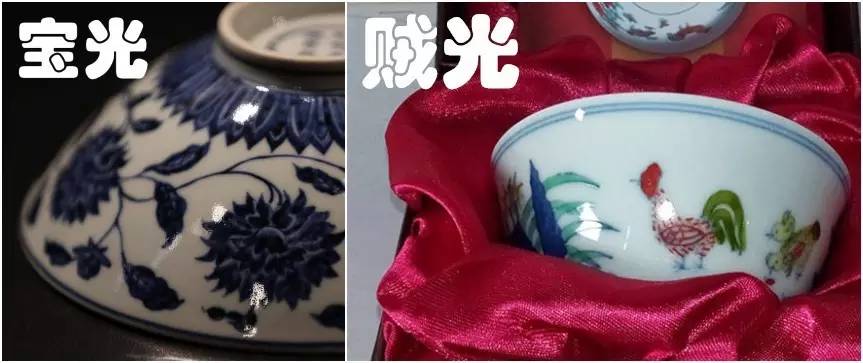

   古玩瓷行，早有“寶光”與“賊光”之說，所謂“寶光”，乃瓷器所發(fā)含蓄之光，內(nèi)斂之光，由內(nèi)而外之光，不刺眼之光；所謂“賊光”，乃瓷器所發(fā)浮躁之光，張揚之光，浮于釉面之光，刺眼之光。



   僅說道者說到這，容易！但問道者聽到此，不容易！因為不甚明白?！皩毠狻薄百\光”就兩個詞，雖然內(nèi)涵釋義了，但外延卻各有各的說法和理解。于是，其實大家都還糊涂在這里。

   我也不甚明白！

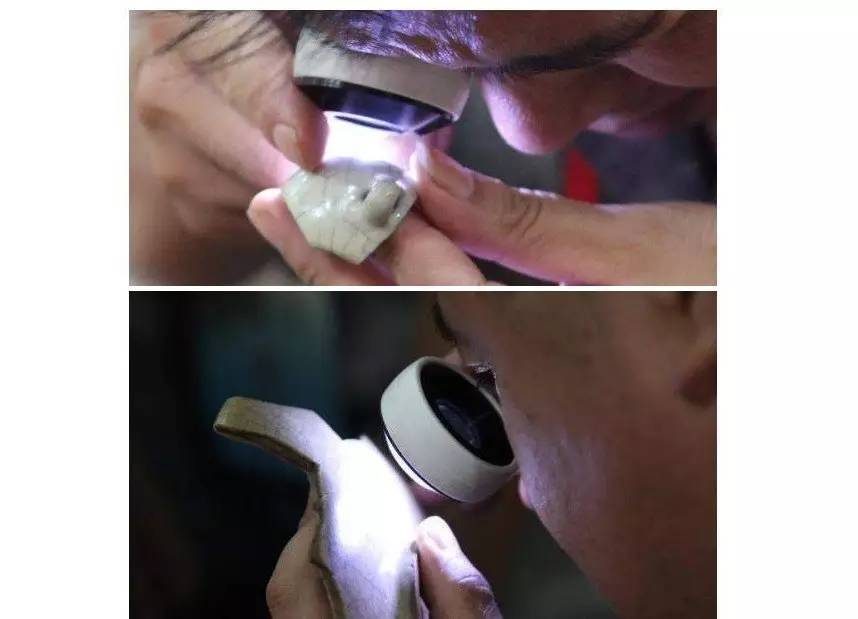

   于是，求教于前輩，得來的還是那些話；于是，求教于瓷，拿了個到代的古瓷與買來的新瓷放在一起，既概觀之，又細(xì)觀之，再微觀之，再再“思”觀之。結(jié)果也還是不得要領(lǐng)。



   不過也有所得，蓋記于下：

   首先，“寶光”“賊光”之說就只是一種感覺，一種主觀的感受，來源于對象的瓷。瓷在對面，光在四周，照于瓷面，反射各方，您的眼睛在一定的角度就收到一束光，有了映象，傳感到神經(jīng)記憶庫，對比，您就會有一種感受，或覺得含蓄、內(nèi)斂、內(nèi)在、不刺眼，或覺得浮躁、張揚、外在、刺眼。接著，您就下結(jié)論了：“開門”！“大新活”！

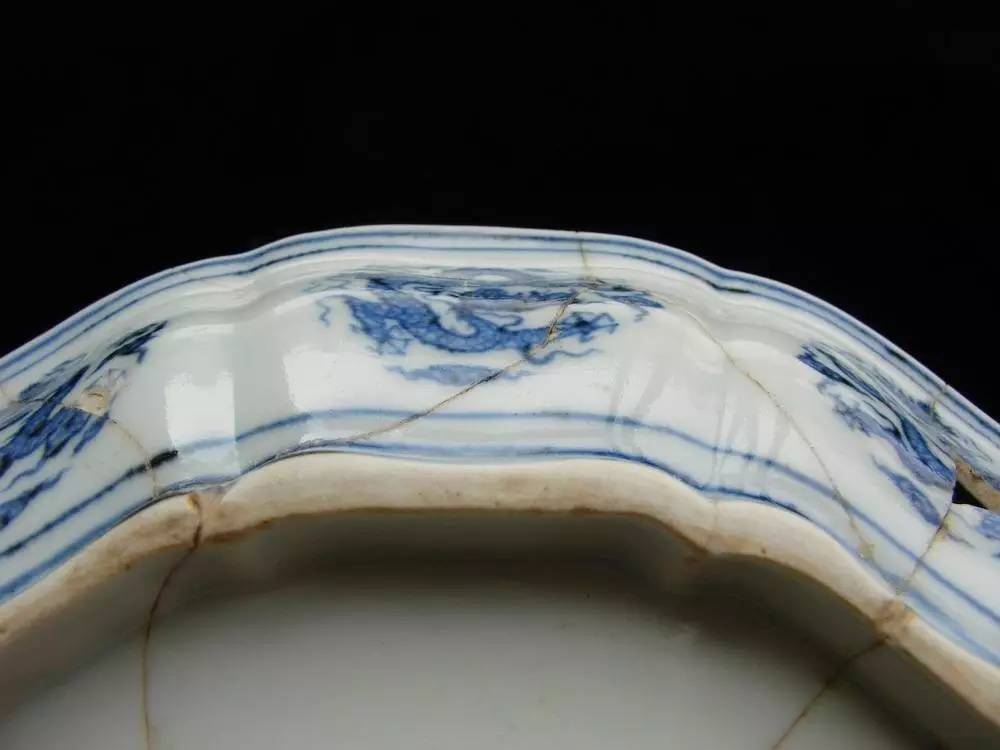

   我曾和幾位古陶瓷鑒定專家一起探討過對“寶光”和“賊光”的解釋，他們除了談到我前面敘述的概念外，一位說：“老瓷的釉面一定留下磨擦的痕跡，像金屬的亞光，也像毛玻璃的表面，沒有刺眼的亮光，特別是那些沒有絲毫磨損痕跡的，便是新的?！绷硪晃徽f：“那些造假的故意將新瓷弄得臟兮兮的，所以見到特別臟的要注意，往往是新的。”這些都有一定的實例佐證，但仍都沒有完全將“賊光”與“寶光”解釋清楚。



   掌握釉面的光澤的新老區(qū)別非常重要，其間的區(qū)別也是造假者最難逾越的鴻溝。我認(rèn)為，要想真正理解“賊光”和“寶光”的區(qū)別，唯一的正確途徑是要多看精、尖、稀的真東西，同時也要多看一些新仿品，將兩者作詳細(xì)的對比，看多了，腦子里自然留下了深深烙?。耗男┕鉂杀乩蠠o疑，哪種光亮一定是新仿品。當(dāng)然，釉面泛出的光澤只能昭示該器物的新老，至于要確定何朝何代，還得結(jié)合紋飾、造型、圈足、胎體等諸多元素綜合考量，才能得出精準(zhǔn)的結(jié)論。



   其實沒這么簡單。很明顯，從看到瓷器到得出結(jié)論的整個過程都可能出錯，只要一個地方有誤，結(jié)論就可能偏差。

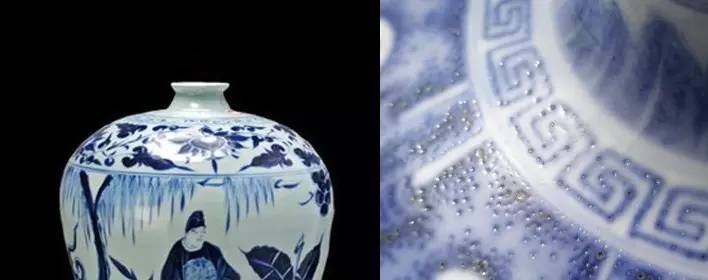

   其次，作為對象的瓷的反光，其實都只是來源于對象瓷的表面，老瓷釉面經(jīng)歷過歲月，外觀、成分、結(jié)構(gòu)等有所變化，對光有了“散射”，給不了您釉面沒有受到過任何歲月洗滌的那種瓷的反光。因此，一個啟示是：很簡單了，看“賊光”與“寶光”，其實關(guān)鍵還在于細(xì)觀瓷器的釉面，要看釉沒有自然的痕跡。



   一些藏友經(jīng)常問我：“究竟如何來辨別陶瓷‘賊光’與‘寶光’的不同？”在一些書本上，或者專家在電視上都曾侃侃而談：“寶光”是由內(nèi)而外散發(fā)的像玉一樣溫潤的、內(nèi)瀲的、養(yǎng)眼的；而“賊光”呢，是表面的、張揚的、刺眼的浮光……對于尚未入門，或者初入古陶瓷收藏之門的人來說，這些論述還是讓他們摸不著頭腦。

   譬如，說“寶光”如玉一般的溫潤，而玉有和田、俄羅斯、阿富汗……還有新玉、老玉、高古玉、岫玉、出土的、傳世的、生坑的、盤熟的……究竟指的是哪一種？正因為所述不明確，故讓初學(xué)者無所適從，云里霧里。再譬如說“賊光”是浮在表面的光，而且亮得有些刺眼，像玻璃似的光澤，但是，千年的高古瓷如果放置環(huán)境良好，沒受到酸堿的土浸，同樣會呈玻璃似的光澤，這又使初學(xué)者懵了！

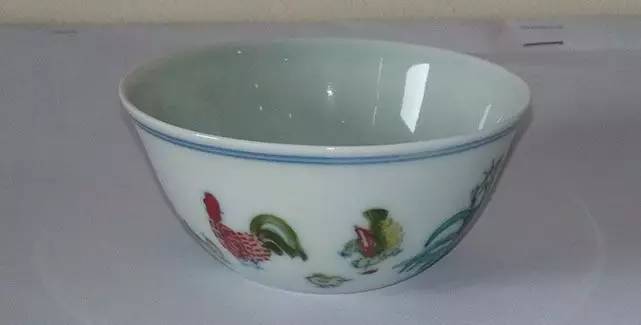

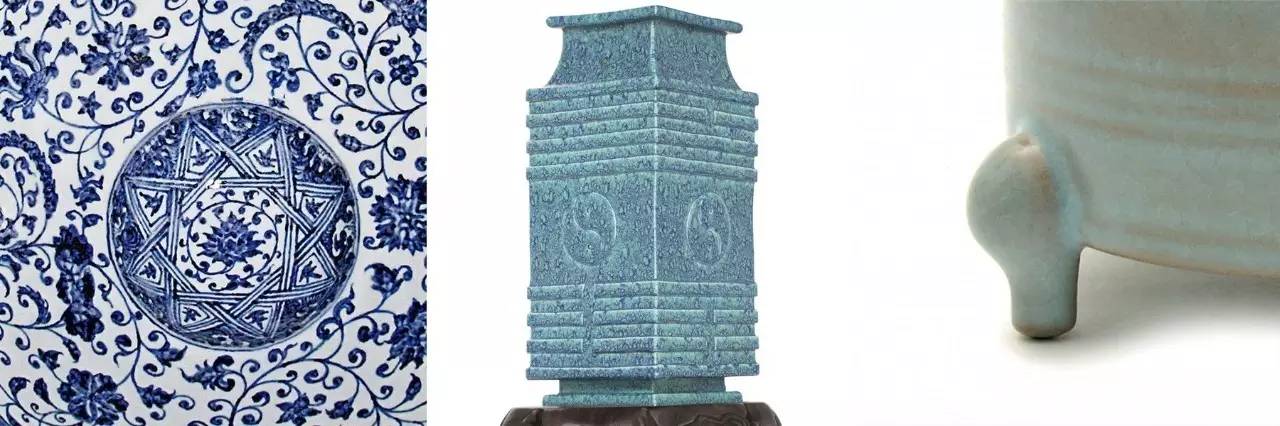

   再加上瓷器種類繁多，同一窯囗有單色釉、青花、彩繪等不同，反映出來的光澤也不一樣，即使同一窯口，同一時代，同一品種的瓷，因收藏放置環(huán)境的不同也會散發(fā)出不一樣的光澤。我以前在給初入門的朋友解釋古陶瓷釉面包漿的光澤時也會講到以上的理論，最多加上“‘寶光’給人的感覺是釉面肥厚的，像有油脂從釉內(nèi)微微滲溢似的……但很多聞?wù)哌€是想象不出它的特點，一到實踐看具體東西時又把握不準(zhǔn)了。原因何在呢？我的理解是：與實物上手比，再優(yōu)美的用詞都是貧乏無力的。這便是單單依賴于理論的不足！

   我曾和幾位古陶瓷鑒定專家一起探討過對“寶光”和“賊光”的解釋，他們除了談到我前面敘述的概念外，一位說：“老瓷的釉面一定留下磨擦的痕跡，像金屬的亞光，也像毛玻璃的表面，沒有刺眼的亮光，特別是那些沒有絲毫磨損痕跡的，便是新的?！绷硪晃徽f：“那些造假的故意將新瓷弄得臟兮兮的，所以見到特別臟的要注意，往往是新的。”這些都有一定的實例佐證，但仍都沒有完全將“賊光”與“寶光”解釋清楚。

   的確，掌握釉面的光澤的新老區(qū)別非常重要，其間的區(qū)別也是造假者最難逾越的鴻溝。我認(rèn)為，要想真正理解“賊光”和“寶光”的區(qū)別，唯一的正確途徑是要多看精、尖、稀的真東西，同時也要多看一些新仿品，將兩者作詳細(xì)的對比，看多了，腦子里自然留下了深深烙?。耗男┕鉂杀乩蠠o疑，哪種光亮一定是新仿品。當(dāng)然，釉面泛出的光澤只能昭示該器物的新老，至于要確定何朝何代，還得結(jié)合紋飾、造型、圈足、胎體等諸多元素綜合考量，才能得出精準(zhǔn)的結(jié)論。

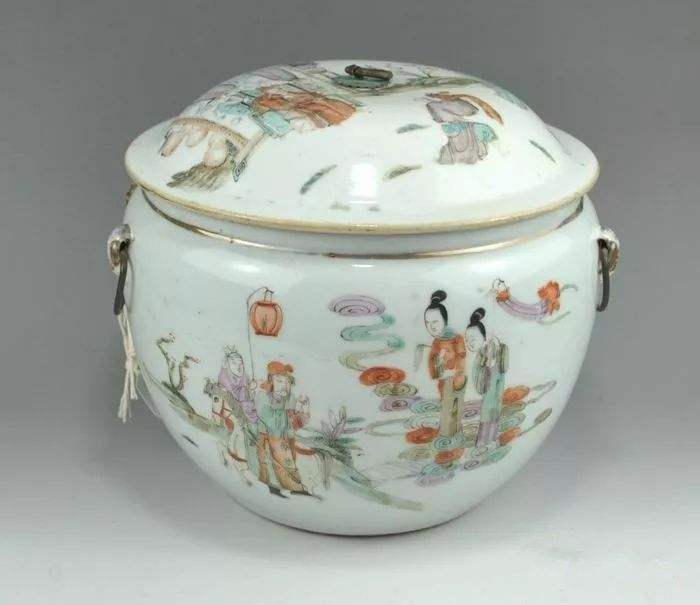

   其實，最容易產(chǎn)生異議的，是一些精、尖、稀的如新官窯佳器，這些物品所泛出的“寶光”往往會被沒有經(jīng)驗的人所否定。我接觸過幾位眼力獨特的大家，如劉新園，他在一丈開外幾乎就能斷朝代，而且基本不會出差錯。像畢宗陶博士，站在玻璃柜外，也能識別新老及年份，可見“賊光”與“寶光”的區(qū)別在他們眼里已一目了然了，若一定要讓他們講出原因，恐怕也只能如我本文開頭敘述的那樣來形容。同樣的形容在不同人聽來會產(chǎn)生不同的認(rèn)知，這是由各人不同的修養(yǎng)、學(xué)識和理解能力決定的。



    陶瓷是陶器與瓷器的統(tǒng)稱，同時也是我國的一種工藝美術(shù)品，遠(yuǎn)在新石器時代，我國已有風(fēng)格粗獷、樸實的彩陶和黑陶。陶與瓷的質(zhì)地不同，性質(zhì)各異。陶，是以粘性較高、可塑性較強的粘土為主要原料制成的，不透明、有細(xì)微氣孔和微弱的吸水性，擊之聲濁。瓷是以粘土、長石和石英制成，半透明，不吸水、抗腐蝕，胎質(zhì)堅硬緊密，叩之聲脆。我國傳統(tǒng)的陶瓷工藝美術(shù)品，質(zhì)高形美，具有高度的藝術(shù)價值，聞名于世界。





定義

   陶瓷英文Ceramics；陶瓷拼音Táocí；陶瓷是陶器與瓷器的統(tǒng)稱。傳統(tǒng)陶瓷又稱普通陶瓷，是以粘土等天然硅酸鹽為主要原料燒成的制品，現(xiàn)代陶瓷又稱新型陶瓷、精細(xì)陶瓷或特種陶瓷。常用非硅酸鹽類化工原料或人工合成原料，如氧化物（氧化鋁、氧化鋯、氧化鈦等）和非氧化物（氮化硅、碳化硼等）制造。陶瓷具有優(yōu)異的絕緣、耐腐蝕、耐高溫、硬度高、密度低、耐輻射等諸多優(yōu)點，已在國民經(jīng)濟各領(lǐng)域得到廣泛應(yīng)用。傳統(tǒng)陶瓷制品包括日用陶瓷、建筑衛(wèi)生陶瓷、工業(yè)美術(shù)陶瓷、化工陶瓷、電氣陶瓷等，種類繁多，性能各異。隨著高新技術(shù)工業(yè)的興起，各種新型特種陶瓷也獲得較大發(fā)展，陶瓷已日趨成為卓越的結(jié)構(gòu)材料和功能材料。它們具有比傳統(tǒng)陶瓷更高的耐溫性能，力學(xué)性能，特殊的電性能和優(yōu)異的耐化學(xué)性能。

歷史

   新石器時代，我國已有風(fēng)格粗獷、樸實的彩陶和黑陶。到了商代（公元前十六世紀(jì)——十一世紀(jì)）釉陶和初具瓷器性質(zhì)的硬釉陶便已出現(xiàn)。至魏晉時期（公元220—420年）我國就已完成了用高火度燒成胎質(zhì)堅實的瓷器這一重大發(fā)明。唐代（公元618—907年）陶瓷的制作技術(shù)和藝術(shù)創(chuàng)造達(dá)到了很高的水平。東銷日本、西銷印度、波斯和埃及，在國際文化交流中起了重要作用，博得了“瓷國”之稱。明清時代（公元1368—1911年）的陶瓷從制坯、裝飾、施釉到燒成，技術(shù)上又都超過了前代。



   中國陶瓷發(fā)展的歷史是漫長的。從新石器時代早期燒造最原始的陶器開始，到發(fā)明瓷器并普遍應(yīng)用，技術(shù)和藝術(shù)都在不斷進(jìn)步；在適應(yīng)人們生存和生活的需要過程中，所燒制的陶瓷器物的種類在增加，樣式在變化，內(nèi)在質(zhì)量在不斷提高。陶瓷器物的手工藝制造技術(shù)，蘊藏著豐富的科學(xué)和藝術(shù)內(nèi)涵， 其表現(xiàn)形式主要是通過造型和裝飾、質(zhì)地和色澤展示的。陶瓷生產(chǎn)從原材料到成品器物的轉(zhuǎn)化過程，必須運用相應(yīng)的工藝技術(shù)來完成，這是人們生產(chǎn)物質(zhì)資料的過程，也是創(chuàng)造性地開發(fā)和逐步形成傳統(tǒng)工藝的過程。

   從中國古代陶瓷的發(fā)展歷史，可看到陶瓷文化的時代特征：秦漢的豪放，隋唐的雄闊，宋代的儒雅，明清的精致，無不在其各自的歷史階段，閃爍著它自身時代的光焰。

新石器時期

   新石器時期的彩陶，造型就很周正，胎體致密，裝飾細(xì)密奔放，紋飾美麗，形態(tài)多變，藝術(shù)風(fēng)格獨特，實用且文化氣息濃郁。

   漢朝

   至東漢時期，已燒制出成熟的瓷器。三國二晉南北朝時期的陶瓷以“古拙質(zhì)樸，簡淡空疏，富有厚重的裝飾味”為其顯著特征。

   唐朝

   唐代，是華夏文明與西亞、東太平洋環(huán)島文明以及阿拉伯、地中海文明交融的時期。唐代陶瓷以其“博大清新，渾厚有力，華麗豐滿”的藝術(shù)風(fēng)格著稱。

   宋朝

   宋代，是中外文明交流成果上民族理性化時期。也是中國文化史上最有代表性的一個階段，各種外來的東西被吸收、消化，變成中國人生活可視、可居、可玩、可游的實物空間。文化風(fēng)變得清新、細(xì)膩、理性而富有幻想，又重于現(xiàn)實。宋代，是中國瓷業(yè)蓬勃發(fā)展的時代。既有著名的“定、汝、官、哥、鈞”五大名窯，又有磁州窯、吉州窯、龍泉窯及景德鎮(zhèn)窯（湖田窯）。 宋代陶瓷以“素淡含蓄、端莊挺秀、恬靜幽雅”的文化特征而著稱。

   明朝



   明代陶瓷得到全面發(fā)展，龍泉青瓷、德化白瓷、石灣廣鈞、宜興紫砂、山西琺華彩瓷均負(fù)盛名，陶瓷品種齊全，豐富多彩，風(fēng)格獨特。明代陶瓷以“敦厚、端莊、富于濃厚的裝飾美，逸趣、秀美”的風(fēng)格而獨立于藝術(shù)文化之林。

   清朝

   清代陶瓷，是中國陶瓷發(fā)展的又一個高峰，各種品種、材料、齊全，尤其是彩瓷方面成就非凡。清代陶瓷以“纖巧華美，質(zhì)精藝重，精巧華美”而著稱。

發(fā)展

   新石器時代

   陶瓷的產(chǎn)生和發(fā)展，其實是同人們的生活和生產(chǎn)實踐緊密相連的，在大約70萬年以前的原始時代，人們就泥巴晾干后用火燒烤堅硬的盛器用于盛水，存放食物等等，這便是陶器產(chǎn)生的初始。最新的考古資料表明，我國境內(nèi)目前發(fā)現(xiàn)最早的陶器遺址是位于江西萬年縣內(nèi)的仙人洞遺址、廣東英德青塘、靈山滑巖石洞、廣西桂林甄皮皮巖。其主要品種有灰陶、彩陶、黑陶和幾何印紋陶等，手法粗糙，構(gòu)圖新穎流暢，表現(xiàn)了當(dāng)時制陶的技術(shù)水平。

   夏至兩晉時期

   在商朝殷墟的遺址中，出土很多陶片、各種款式陶罐，這些陶器上的紋飾、符號、文字與殷商時代的甲骨文和青器有著密切的聯(lián)系，陶器在此時已經(jīng)不局限于盛物器皿，應(yīng)用范圍廣泛，大致可分為日用品、建筑、 殉葬、祭祀禮品類等。而后秦漢古代的建筑多用木料來架構(gòu)，不易久存，所以一些偉大的建筑，如秦代的阿房宮和漢代的未央宮，都無法完整保存下來，但仍可在殘存的廢墟中發(fā)現(xiàn)瓦當(dāng)及漢磚 等遺物，藉以略窺古代建筑的規(guī)模。兩漢時期，釉陶大量替代銅質(zhì)日用品，從而使陶器得到迅速發(fā)展，由于對于加工技巧的掌握，隨之出現(xiàn)圖案及造型生動活潑的陶器裝飾品，具有極高的藝術(shù)價值，這是陶向瓷的過渡橋梁。兩晉時期到南北朝陶瓷主要成就主要體現(xiàn)是越窯，以青瓷為主極盡裝飾之能事，有較高的藝術(shù)水平。

   隋唐五代時期

   隋的朝代雖短，但在瓷器燒制上，卻有了新的突破，不但有青瓷燒造，白瓷也有很好的發(fā)展 ，另外此時在裝飾手法上也有了創(chuàng)新，如在器物上另外的泥片一貼花，就是一例。到了唐代，瓷器制作可為以蛻變到成熟的境 界，而跨入真正的瓷器時代，因為陶與瓷的分開，在乎質(zhì)白堅硬或半透明，而最大的關(guān)鍵在于火燒溫度，漢代產(chǎn)有瓷器，但溫度不高，質(zhì)地脆弱只能算是原瓷，而發(fā)展到唐代，不但釉藥發(fā)展成熟，火燒溫度能達(dá)到攝氏1000℃以上，所以我 們說唐代是真正進(jìn)入瓷器的代。



   宋元時期

   瓷業(yè)在宋代隨各地新興窯場不斷出現(xiàn)而發(fā)展，涌現(xiàn)出不少馳名中外的瓷窯，所謂五大名窯——定、汝、官、哥、鈞就是其中的代表，宋代形成品種豐富多彩、造型簡潔優(yōu)美、 裝飾方法多樣化的特點。官私名窯名瓷風(fēng)格各 異，百花爭艷，各現(xiàn)獨特風(fēng)格之美。元代時期也有新的發(fā)展，如青花和釉里紅的興起，彩瓷大量的流行，帶動以后明清兩代的瓷器發(fā)展。

   明清時期

   我國的陶藝發(fā)展到了明代又進(jìn) 入一個新的旅程，明代以前的瓷器以青瓷為主，而明代之后以白瓷為主特別是青花，五彩成為明代白瓷的主要產(chǎn)品，此時瓷胎也趨向薄，細(xì)、白的需求，在坯身上記住款式也從此開始，年代、堂號、人名都有，使研究考據(jù)有更確實的辨認(rèn)。

   清朝中國瓷器可謂登峰造極，清初的瓷器制作技術(shù)高超，裝飾精細(xì)華美，清代彩瓷在明代的基礎(chǔ)上有了很大發(fā)展，工藝創(chuàng)新，分化出更多的彩色，墨彩、藍(lán)彩、金彩也出現(xiàn)在五彩瓷器畫面上，色彩淡雅是其特點，從而豐富了清代瓷器裝飾。

   現(xiàn)代陶藝

   在現(xiàn)代陶藝的制作中，原料的取材是不拘一 格的。與多種材料的結(jié)合、并用、滲透，產(chǎn)生了相得益彰的藝術(shù)效果，使現(xiàn)代陶藝既有豐富的表現(xiàn)性又有充分的協(xié)調(diào)性，表面裝飾和空間處理也登上一個更高的層次?，F(xiàn)代陶藝注重質(zhì)地性能，不講究是粗糙還是精細(xì)的原料，取材也不再僅限于瓷泥和陶泥，而是有意突破傳統(tǒng)陶藝原料的使用范圍，利用泥料的不同特性，發(fā)揮各種材質(zhì)的潛在美感，只要能經(jīng)窯燒的泥、沙等材料都可用來為之服務(wù)。



特性

   說到陶瓷材料，難免將陶與瓷分開來談，我們經(jīng)常說的陶瓷，是指陶器和瓷器兩個種類的合稱。在創(chuàng)作領(lǐng)域中，陶與瓷都是陶瓷藝術(shù)中不可或缺的重要組成部分，但是陶與瓷卻有著質(zhì)的不同。

   陶，是以粘性較高、可塑性較強的粘土為主要原料制成的，不透明、有細(xì)微氣孔和微弱的吸水性，擊之聲濁。瓷是以粘土、長石和石英制成，半透明，不吸水、抗腐蝕，胎質(zhì)堅硬緊密，叩之聲脆。

分類

   陶瓷材料目前尚無統(tǒng)一的分類方法，通常把陶瓷材料分為玻璃、玻璃陶瓷和工程陶瓷3類。其中工程陶瓷又分為普通陶瓷和特種陶瓷兩大類。其中普通陶瓷又稱傳統(tǒng)陶瓷，特種陶瓷又稱現(xiàn)代陶瓷。

   陶瓷材料是用天然或合成化合物經(jīng)過成形和高溫?zé)Y(jié)制成的一類無機非金屬材料。具有高熔點、高硬度、高耐磨性、耐氧化等優(yōu)點?？捎米鹘Y(jié)構(gòu)材料、刀具材料和模具材料，由于陶瓷還具有某些特殊的性能，又可作為功能材料。



   普通陶瓷

   普通陶瓷又稱傳統(tǒng)陶瓷，其主要原料是黏土 （Al2O3·2SiO2·H2O）、石英 （SiO2） 和長石（K2O·Al2O3·6SiO2）。通過調(diào)整3者比例，可得到不同的抗電性能、耐熱性能和機械性能。一般普通陶瓷堅硬，但脆性大，絕緣性和耐蝕性極好。

   普通陶瓷通常分為日用陶瓷和工業(yè)陶瓷兩類。

   特種陶瓷



   特種陶瓷又稱現(xiàn)代陶瓷，按應(yīng)用包括特種結(jié)構(gòu)陶瓷和功能陶瓷兩類，如壓電陶瓷、磁性陶瓷、電容器陶瓷、高溫陶瓷等。工程上最重要的高溫陶瓷，包括氧化物陶瓷、碳化物陶瓷、硼化物陶瓷和氮化物陶瓷。

   ①氧化物陶瓷

   a.氧化物陶瓷的性質(zhì)

  Ⅰ.熔點大多在2000℃以上，燒成溫度在1800℃左右。在燒成溫度時，氧化物顆粒發(fā)生快速燒結(jié)，顆粒間出現(xiàn)固體表面反應(yīng)，從而形成大塊陶瓷晶體 （單相），或有少量氣體產(chǎn)生。

  Ⅱ.氧化物陶瓷的強度隨溫度升高而降低，但在1000℃以下一直保持較高強度，隨溫度變化不大。

  Ⅲ.純氧化陶瓷都是很好的高溫耐火度結(jié)構(gòu)材料，在任何情況下陶瓷都不會產(chǎn)生氧化。

   b.氧化物陶瓷的種類

  Ⅰ. 氧化鋁陶瓷

   氧化鋁的結(jié)構(gòu)是O排成密排六方結(jié)構(gòu)，Al占據(jù)間隙位置。自然界很少有純氧化鋁，根據(jù)含雜質(zhì)的多少，氧化鋁可呈紅色或藍(lán)色。實際生產(chǎn)中，氧化鋁陶瓷Al2O3含量可分為75、95、99等幾種瓷。

   氧化鋁的熔點高達(dá)2050℃，而且抗氧化性好，硬度高，微晶剛玉紅硬性可達(dá)1200℃。常用于制造金屬拔絲模及切削淬火鋼刀具。

  Ⅱ.氧化鈹陶瓷

   以氧化鈹為主要成分的陶瓷。純氧化鈹 （BeO） 屬立方晶系。密度3.03 g/㏄，熔點2570℃。具有很高的導(dǎo)熱性，幾乎與純鋁相等，還有很好的抗熱震性。

   粉末有劇毒性，且使接觸傷口難于愈合。以氧化鈹粉末為原料加入氧化鋁等配料經(jīng)高溫?zé)Y(jié)而成。制造這種陶瓷需要良好的防護(hù)措施。氧化鈹在含有水汽的高溫介質(zhì)中，揮發(fā)性會提高，1000℃開始揮發(fā)，并隨溫度升高揮發(fā)量增大，這就給生產(chǎn)帶來困難，有些國家已不生產(chǎn)。

   制品性能優(yōu)異，雖價格較高，仍有相當(dāng)大的需求量。主要用作大規(guī)模集成電路基板，大功率氣體激光管，晶體管的散熱片外殼，微波輸出窗和中子減速劑等材料。在模具應(yīng)用方面亦有用制造精密玻璃模具。



   Ⅲ. 氧化鋯陶瓷

  Ⅰ.氧化鋯陶瓷的熔點在2700℃以上，能耐2300℃的高溫，其推薦使用溫度為2000℃～2200℃。因此，可以作反應(yīng)堆絕熱材料。氧化鋯作為添加劑可大大提高陶瓷的強度和韌性，生產(chǎn)出氧化鋯增韌陶瓷 （PSZ）。



  Ⅱ.氧化鋯增韌陶瓷具有多相結(jié)構(gòu)，在不同溫度和壓力下可有3種不同的晶形結(jié)構(gòu)，從而在合適的條件下應(yīng)力可誘發(fā)相變和相變韌化，大幅度地提高斷裂韌性。氧化鋯增韌氧化鋁陶瓷材料，其強度達(dá)1200 MPa，斷裂韌性為15MPa·m。



   Ⅲ.氧化鋯增韌陶瓷具有滿足熱擠壓模具要求的性能，具有耐高溫、耐腐蝕、耐磨損的特點，特別是承受高溫高壓，永久變形小，比碳化鎢、鎳基或鈷基硬質(zhì)合金更為適合熱擠壓模。

   Ⅳ.氧化鋯增韌陶瓷硬度超過金屬，韌性比一般陶瓷高，有很高的化學(xué)穩(wěn)定性，至少耐高溫800℃。金屬粉末擠壓模溫度可達(dá)到600℃，銅棒擠壓模工作在950℃，氧化鋯增韌陶瓷制造的模具可比硬質(zhì)合金模使用壽命高幾十倍。含氧化鎂的PSZ其抗彎強度可達(dá)400 MPa。

   Ⅴ.氧化鋯增韌陶瓷的缺點是無延展性，熱導(dǎo)率低，熱膨脹與金屬材料并不匹配，在設(shè)計和使用時應(yīng)該加以考慮。氧化鋯和由于其優(yōu)良的使用性能生產(chǎn)拉絲模、拉深模等，常用于拉深不銹鋼工藝。

   ②碳化物陶瓷



   碳化物陶瓷包括碳化硅、碳化硼、碳化鈰、碳化鉬、碳化鈮、碳化鋯、碳化鈦、碳化釩、碳化鎢、碳化鉭等。這類碳化物具有很高的熔點、硬度和耐磨性，但耐高溫氧化能力差 （約900℃～1000℃），脆性較大。



   a.碳化物陶瓷的性質(zhì)



  Ⅰ.碳化物陶瓷具有高熔點。例如碳化鈦的熔點是3460℃，碳化鎢的熔點2720℃，碳化鋯的熔點3540℃。
   Ⅱ.碳化物陶瓷硬度較高。例如碳化硼是僅次于金剛石和立方氮化硼最硬材料。

   Ⅲ. 良好的導(dǎo)熱性和化學(xué)穩(wěn)定性。碳化物陶瓷不與酸發(fā)生反應(yīng)，個別金屬碳化物陶瓷即使加熱也不與酸發(fā)生反應(yīng)，最穩(wěn)定的碳化物陶瓷甚至不受硝酸+氫氟酸混合液的腐蝕。

   b.碳化物陶瓷的分類



  Ⅰ.碳化硅陶瓷

   碳化硅陶瓷密度為 3.2×10 kg/m3，彎曲強度為200～250 MPa，抗壓強度1000～1500 MPa，硬度莫氏9.2，熱導(dǎo)率很高，熱膨脹系數(shù)很小，在900℃～1300℃時慢慢氧化。



  Ⅱ.碳化硼陶瓷

   碳化硼陶瓷硬度極高，抗磨粒磨損能力很強; 熔點達(dá)2450℃，高溫下會快速氧化，與熱或熔融黑色金屬發(fā)生反應(yīng)，使用溫度限定在980℃以下。主要用于作磨料，有時用于制造超硬質(zhì)工具材料。

   Ⅲ.其他碳化物陶瓷

   碳化鉬、碳化鈮、碳化鉭、碳化鎢和碳化鋯陶瓷的熔點和硬度都很高，在2000℃以上的中性或還原氣氛作高溫材料; 碳化鈮、碳化鈦用于2500℃以上的氮氣氣氛中的高溫材料。

   碳化物陶瓷主要用于化工、汽車工業(yè)、核工業(yè)、微電子工業(yè)、激光等領(lǐng)域作高溫材料或高功率材料。在模具制造中，常用于耐磨、耐蝕性拉絲模、成型模、熱壓鑄模具、蜂窩陶瓷模具等。

   ③硼化物陶瓷



   a.硼化物陶瓷的性質(zhì)

  Ⅰ.優(yōu)良的高溫特性。熔點范圍為1800℃～2500℃，具有較高的抗高溫氧化性能，使用溫度達(dá)1400℃。在800℃的高溫下其彎曲強度也幾乎不下降，而且其硬度隨溫度上升而下降的比例也較其他材料小。



  Ⅱ.具有高韌性。在室溫下，其斷裂韌性值KIC達(dá)30 MN/m功，此一數(shù)值相當(dāng)于有代表性的工程陶瓷碳化硅的6～8倍。當(dāng)B4C的晶粒細(xì)化到5μm時，強度為500～600 MPa，晶粒尺寸小于1μm時，強度達(dá)1000 MPa以上。

   Ⅲ.硬度高，耐磨性好。硬度為1000 HV左右，具有高的剪切模量。耐化學(xué)浸蝕能力，難揮發(fā)，但高溫抗蝕性、抗氧化性較差。

   b.硼化物陶瓷的類型

   常用的硼化物陶瓷分別以二硼化鋯 （ZrB2）、二硼化鈦（TiB2）、六硼化鑭 （LaB6） 等硼化物制成的硼化鋯陶瓷、硼化鈦陶瓷、硼化鉻陶瓷、硼化鉬陶瓷和硼化鎢陶瓷等。

   硼化物陶瓷具有高熔點、高硬度、高化學(xué)穩(wěn)定性以及高耐磨、耐腐蝕性等特點，是重要的耐火材料之一。在核工業(yè)、宇航等領(lǐng)域有著廣泛應(yīng)用。主要用于高溫軸承、內(nèi)燃機噴嘴、各種高溫器件、處理熔融非鐵金屬的器件、電觸點材料、耐磨材料及工具材料等。在模具制造中常用于制造模具結(jié)構(gòu)元件、耐熱構(gòu)件等。

   ④氮化物陶瓷



   氮化物陶瓷是氮與金屬或非金屬元素以共價鍵相結(jié)合的難熔化合物為主要成分的陶瓷。



  Ⅰ.氮化物陶瓷的性質(zhì)

   a. 以四氮化三硅陶瓷的抗氧化能力最佳，1400℃時開始活性氧化，抗化學(xué)腐蝕性很好。有的還具有特殊的機械、介電或?qū)嵝阅堋?

   b.燒結(jié)較困難。先制出優(yōu)質(zhì)粉末原料，然后采用氮化反應(yīng)燒結(jié)法和熱壓法燒結(jié)法、熱等靜壓燒結(jié)法等制成陶瓷制品。

  Ⅱ.氮化物陶瓷的類型

   應(yīng)用較廣的陶瓷有四氮化三硅 （Si3N4）、氮化硼 （BN）、氮化鋁（AlN） 等陶瓷。

制備工藝



   原料

   陶瓷及其他硅酸鹽制品所用原料大部分是天然的礦物或巖石，其中多為硅酸鹽礦物。這些原料種類繁多，資源蘊藏豐富，在地殼中分布廣泛，這為陶瓷工業(yè)的發(fā)展提供了有利的條件，早期的陶瓷制品，均是用單一的黏土礦物原料制作的，后來，隨著陶瓷工藝技術(shù)的發(fā)展及對制品性能要求的提高，人們逐漸地在坯料中加入了其他礦物原料，即除用黏土作為可塑性原料以外，還適當(dāng)添入石英作為瘠性原料，添入長石以及其他含堿金屬及堿土金屬的礦物作為熔劑原料。目前，陶瓷原料的分類尚無統(tǒng)一的方法，一般按原料的工藝特性劃分為可塑性原料、瘠性原料、熔劑性原料和功能性原料四大類。

   ①可塑性原料



   可塑性原料的礦物成分主要是黏土礦物，它們均屬層狀構(gòu)造的硅酸鹽，其顆粒一般屬于顯微粒度以下（小于10μm），并具有一定可塑性的礦物。如高嶺土、多水髙嶺土、膨潤土、瓷土等。可塑性原料在生產(chǎn)中主要起塑化和結(jié)合作用，它賦予坯料可塑性和注漿成形性能，保證干坯強度及燒后的各種使用性能如機械強度、熱穩(wěn)定性、化學(xué)穩(wěn)定性等，它們是成形能夠進(jìn)行的基礎(chǔ)，也是黏土質(zhì)陶瓷的成瓷基礎(chǔ)。

   ②瘠性原料

   瘠性原料的礦物成分主要是非可塑性的硅、鋁的氧化物及含氧鹽。如石英、蛋白石葉蠟石、黏土煅燒后的熟料、廢瓷粉等。瘠性原料在生產(chǎn)中起減黏作用，可降低坯料的黏性，燒成后部分石英溶解在長石玻璃中，提高液相黏度，防止高溫變形，冷卻后在瓷坯中起骨架作用。

   ③熔劑性原料



   熔劑性原料的礦物成分主要是堿金屬、堿土金屬的氧化物及含氧鹽。如長石、石灰石、白云石、滑石、鋰云母、花崗巖等。它們在生產(chǎn)中起助熔作用，高溫熔融后可以溶解一部分石英及髙嶺土分解產(chǎn)物，熔融后的高黏度玻璃可以起到高溫膠結(jié)作用。常溫時也起減黏作用。

   ④功能性原料



   除上述三大類原料以外的其他原料及輔助原料統(tǒng)稱為功能性原料。如氧化鋅、鋯英石、色料、電解質(zhì)等。它們在生產(chǎn)上不起主要作用，也不是成瓷的必要成分，一般是少量加入即能顯著提高制品某些方面的性能，有時是為了改善坯釉料工藝性能而不影響到制品的性能，從而有利于生產(chǎn)工藝的實現(xiàn)。

坯料配方

   原料選定以后，確定各種原料在坯料和釉料中的使用量是一項關(guān)鍵的工作，因為它直接關(guān)系到產(chǎn)品的質(zhì)量以及工藝制度的制訂。

   坯料配方的設(shè)計是一項繁重而復(fù)雜的工作。目前，陶瓷產(chǎn)品的日新月異，陶瓷產(chǎn)品的性能要求千變?nèi)f化，而且，陶瓷生產(chǎn)上所用的原料種類繁多，在化學(xué)組成礦物組成以及它們的工藝性能上有著很大的區(qū)別，還不能做到原料的標(biāo)準(zhǔn)化。各地企業(yè)的技術(shù)、設(shè)備、管理水平的不同，以及陶瓷產(chǎn)品的性能指標(biāo)受多種因素的影響，所以，在進(jìn)行坯料配方的設(shè)計時，不能僅靠理論上的計算，否則，難以得到滿意的結(jié)果。

   總之，在配方設(shè)計時應(yīng)遵循以下基本原則:

  （1）在化學(xué)組成上要滿足陶瓷制品的性能要求。應(yīng)對原料從化學(xué)組成上作充分的分析和性能比較，找出各原料的性能特色，視其是否具備或接近制品所需的性能。

  （2）所用原料的性能和配比要能滿足生產(chǎn)工藝及制品的最終的物理性能要求。應(yīng)考慮原料的純度、成形性能、燒成性能、燒后的色澤以及燒后的強度和透明性、熱穩(wěn)定性，有時在坯料的化學(xué)組成上做一定的改動，以滿足產(chǎn)品的物理性能要求。

  （3）要充分地考慮現(xiàn)有工廠的規(guī)模和具體的生產(chǎn)條件。不能由于配方的使用而大量地改變現(xiàn)有的生產(chǎn)工藝參數(shù)和投入大量的資金來購買設(shè)備與技術(shù)改造。坯料配方設(shè)計時，應(yīng)從原料的制備成形和燒成等方面考察它們的工藝參數(shù)，并以此作為根本的條件，只有這樣的配方，才具有實用性和科學(xué)價值。

  （4）要考慮經(jīng)濟上的合理性。對原料要就地取材、量材使用、寧近勿遠(yuǎn)、物盡其用。

坯料制備

   日用陶瓷坯料通常是指將陶瓷原料經(jīng)過配料和加工后，形成具有成形性能符合質(zhì)量要求的供成形用的多組分混合物。根據(jù)制品的成形方法不同坯料具有不同的特征，分別制成含水率19%～26%的可塑成形用泥料、含水率為30%～35%的注漿成形用漿料含水率為4%～7%的干壓成形用粉料以及熱壓注成形用的漿料或干粉與蠟均勻混合后的蠟餅等坯料有不同的制備工藝，應(yīng)當(dāng)根據(jù)所用原料的特性、設(shè)備使用條件、生產(chǎn)規(guī)模、產(chǎn)品的質(zhì)量要求以及制備工藝本身的技術(shù)經(jīng)濟指標(biāo)等因素來選擇。壞料的加工方法或工藝控制不當(dāng)，不僅會降低生產(chǎn)效率，增加生產(chǎn)成本，而且還會影響坯料的工藝性能和產(chǎn)品的使用性能。

   成形

   陶瓷制品的成形，就是采用不同方法將坯料制成具有一定形狀和尺寸的坯件。根據(jù)坯料含水率和性能的差異，陶瓷的成形方法分為可塑法、注漿法和壓制法。

 （1）可塑法成形

   可塑法成形是在外力作用下，使具有可塑性的坯料發(fā)生塑性變形而制成坯體的方法。由于外力和操作方法不同，目用陶瓷的可塑法成形可分為手工成形和機械成形兩大類雕塑、印坯、拉坯、手捏等屬于手工成形，這些成形方法較為古老，多用于藝術(shù)陶瓷的制造。而旋壓和滾壓成形，則是目前工廠廣為采用的機械成形方法，可用于盤、碗、杯碟等制品的生產(chǎn)。另外，在其他陶瓷工業(yè)中還釆用了擠制、車坯、壓制、軋膜等可塑成形方法。





 （2）注漿法成形

   注漿成形是利用多孔模型的吸水性，將泥漿注入其中而成形的方法，這種成形方法適應(yīng)性強，凡是形狀復(fù)雜，不規(guī)則的薄壁、厚胎、體積較大且尺寸要求不嚴(yán)的制品都可用注漿法成形。如日用陶瓷中的花瓶、湯碗、橢圓形盤、茶壺手柄等都可采用注漿法成形。

   注漿成形后的坯體結(jié)構(gòu)均勻，但其含水率大，且不均勻，干燥收縮和燒成收縮較大。

   另外，從生產(chǎn)過程來說，其生產(chǎn)周期長，手工操作多，勞動強度大，占地面積大，模型消耗多。隨著生產(chǎn)工藝的不斷進(jìn)步和注漿成形機械的不斷發(fā)展，這些問題將會得到改善和解決，從而使注漿成形更適合于現(xiàn)代化的陶瓷生產(chǎn)。

 （3）壓制法成形

   壓制成形就是利用壓力將置于模具內(nèi)的粉料壓緊至結(jié)構(gòu)緊密，成為具有一定形狀和尺寸的坯體的成形方法。根據(jù)粉料的含水率，可將其分為干壓成形（含水率小于6%）和半干壓成形（含水率6%～14%）壓制成形坯體水分含量低，坯體致密，干燥收縮小，產(chǎn)品的形狀尺寸準(zhǔn)確，質(zhì)量高。另外，成形過程簡單，生產(chǎn)量大，便于機械化的大規(guī)模生產(chǎn)，對于具有規(guī)則幾何形狀的扁平制。

   釉料

   釉是熔融在陶瓷制品表面上的一層很薄的均勻玻璃質(zhì)層。

   無釉陶瓷制品通常存在表面粗糙無光、易吸濕、易沾污、易侵蝕等弱點，即使燒結(jié)程度很高，也會因此影響其美觀、衛(wèi)生及機電等性能。當(dāng)在坯體表面上施敷一層玻璃態(tài)釉層時，可使制品獲得有光澤、堅硬、不吸水的表面，不僅可以改善陶瓷制品的光學(xué)、力學(xué)、電學(xué)、化學(xué)等性能，而且對提高實用性和藝術(shù)性也起著重要作用。因此，在坯體表面施釉是非常必要的。

   干燥

   借助熱能使物料脫水的過程稱為干燥。成形后的各種坯體，通常都含有較高的水分尤其是可塑成形和注漿成形的坯體，尚處于塑性狀態(tài)，強度很低，不利于后續(xù)工序的加工和運輸。因此，在坯體進(jìn)人燒成前必須根據(jù)各工序的操作要求，分段進(jìn)行干燥，直至達(dá)到符合要求的最終水分。

   坯體干燥的目的在于:降低坯體的含水率，使坯體具有足夠的吸附釉漿的能力;提高坯體的機械強度，減少在搬運和加工過程中的破損;使坯體具有最低的入窯水分，縮短燒成周期，降低燃料消耗。

   燒成



   原料是基礎(chǔ)，燒成是關(guān)鍵。在陶瓷生產(chǎn)工藝過程中，燒成是至關(guān)重要的工序之一。陶瓷制品的燒成過程就是在一定的溫度和氣氛條件下，對經(jīng)過成形、施釉、干燥后的陶瓷坯體進(jìn)行高溫處理，使其發(fā)生一系列的物理化學(xué)變化，形成一定的礦物組成和顯微結(jié)構(gòu)，最終獲得陶瓷制品的各種特性坯體在燒成過程中要發(fā)生一系列的物理化學(xué)變化，如膨脹、收縮、氣體的產(chǎn)生、液相的出現(xiàn)、舊晶相的消失、新晶相的形成等。在不同的溫度、氣氛條件下，所發(fā)生變化的內(nèi)容與程度也不相同，從而形成不同的礦物組成和顯微結(jié)構(gòu)，決定了陶瓷制品不同的質(zhì)量和性能。

   坯體表面的釉層在燒成過程中也發(fā)生各種物理化學(xué)變化，最終形成玻璃態(tài)物質(zhì)，從而具有各種理化性能和裝飾效果。常見的燒成工藝可分為一次燒成和兩次燒成。一次燒成，是將生坯施釉，干燥后入窯經(jīng)高溫一次燒成制品。兩次燒成，是將未施釉的坯體，經(jīng)干燥后先進(jìn)行素?zé)?，然后施釉，再進(jìn)行第二次燒成（釉燒）。一次燒成工藝簡化了工序，降低了燒成時的熱損失，兩次燒成提高了坯體強度，有利于后續(xù)工序的機械化、自動化，減少了破損，提高了釉面質(zhì)量。實際生產(chǎn)時應(yīng)根據(jù)產(chǎn)品具體情況進(jìn)行選擇。

   燒成過程是在被稱為窯爐的專用熱工設(shè)備中進(jìn)行的。窯爐的種類很多，應(yīng)根據(jù)不同的產(chǎn)品進(jìn)行選擇。同時，燒成時還常使用到各種窯具，合理地選擇和使用窯具，對提高產(chǎn)品質(zhì)量，節(jié)約能源，降低生產(chǎn)成本也有重要的意義。影響燒成的因素很多，在燒成過程中如果控制不當(dāng)，不但浪費燃料，而且將直接影響產(chǎn)品質(zhì)量，甚至造成大批廢品，給企業(yè)帶來不應(yīng)有的損失。因此，我們只有掌握了坯體在高溫?zé)蛇^程中的變化規(guī)律，正確地選擇和設(shè)計窯爐，科學(xué)地制定和執(zhí)行燒成制度，嚴(yán)格地執(zhí)行裝燒操作規(guī)程，才能提高產(chǎn)品質(zhì)量，降低燃料消耗，獲得良好的經(jīng)濟效益。

   裝飾



   裝飾是對陶瓷制品進(jìn)行藝術(shù)加工的重要手段，它是技術(shù)和藝術(shù)的統(tǒng)一。通過對陶瓷制品進(jìn)行適當(dāng)?shù)匮b飾加工，不僅可以提高制品的藝術(shù)價值，給人帶來美的享受，而且還能顯著改善制品的外觀質(zhì)量，提高其經(jīng)濟價值陶瓷的裝飾方法很多，它們各有其藝術(shù)特色。

   根據(jù)陶瓷制品品種、工藝特點和裝飾技法的不同可分為以下幾種裝飾類型

   彩繪裝飾:包括釉上彩裝飾，如新彩、古彩、粉彩、廣彩等釉上手工彩繪和釉上貼花、印花、刷花、噴彩、照相裝潢、電光彩以及亮金、磨光金、腐蝕金等;釉下彩裝飾，如釉下青花、釉里紅、釉下五彩、釉下噴彩和釉下貼花等;釉中彩裝飾，如低溫釉中彩、中髙溫釉中彩等。

   藝術(shù)釉裝飾:包括顏色釉、花釉、結(jié)晶釉、無光釉、裂紋釉、變色釉、熒光釉等。

   雕塑裝飾:包括捏花、堆花、剔花、刻花、鏤空、浮雕、暗雕、圓雕以及塑造等。

   綜合裝飾:包括青花玲瓏、晶雕堆花、色釉刻瓷、青花斗彩、有色藝術(shù)釉等。

   其他裝飾方法:包括色坯、化妝土、色粒坯、滲花、磨光和拋光、絲網(wǎng)印花、拼花裝飾等。



---
